Wiring and ECU Tips for Your New Chevrolet Engine Installation

Consejos de cableado y ECU para la instalación del nuevo motor de su Chevrolet

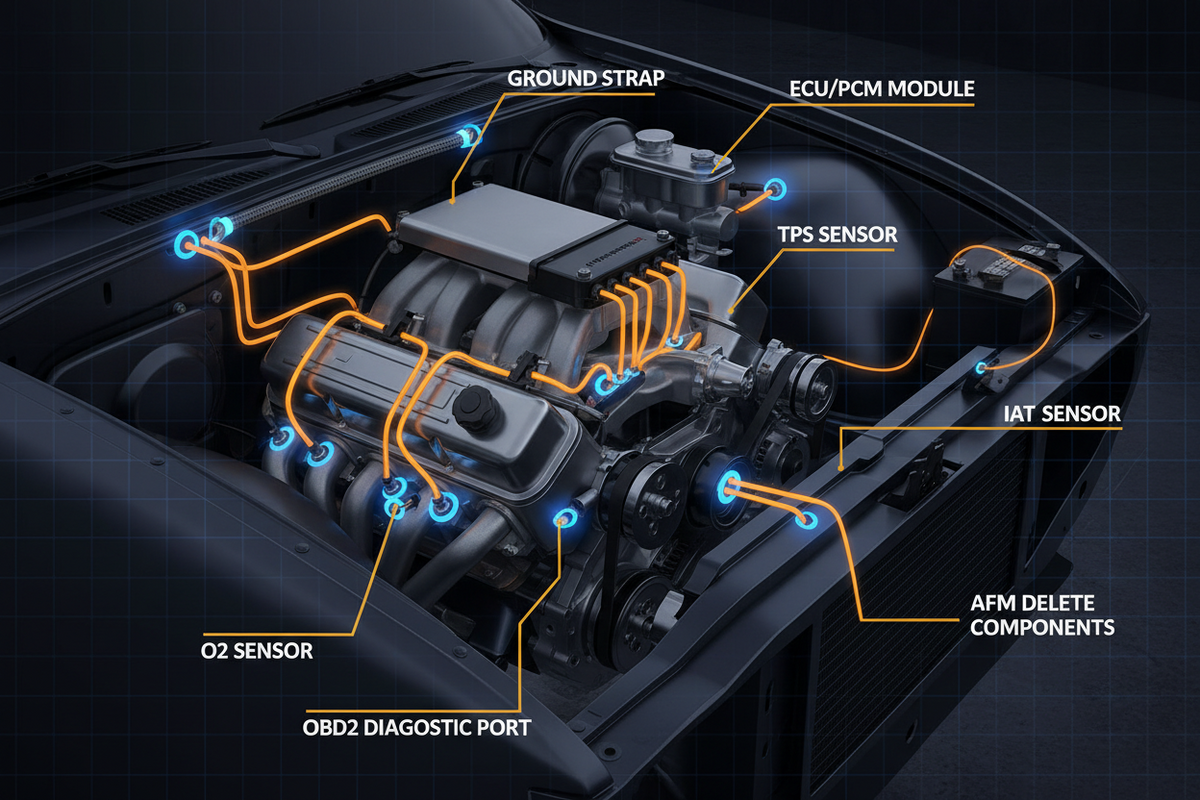

La parte eléctrica de un cambio de motor Chevrolet suele ser una de las tareas más manejables en el mercado de accesorios de EE. UU. para la mayoría de las plataformas. GM utiliza convenciones de CAN bus consistentes, los diseños de los conectores están bien documentados y el mercado de accesorios ofrece amplias opciones de ECU independientes para proyectos de alto rendimiento y cambios de motor. Los Duramax añaden una complejidad específica del diésel. Las aplicaciones AFM, DFM y de inyección directa requieren una atención especial. Los proyectos de cambio de motor LS se benefician del soporte más maduro de arneses y ECU del mercado de accesorios de cualquier familia de motores.

Este es el manual que utilizan los especialistas de GM y los talleres de cambio de motor LS.

Qué hace la ECU de GM

Los motores Chevrolet modernos tienen la ECU del motor comunicándose a través del CAN bus de GM con el módulo de control de la transmisión, el módulo ABS, el panel de instrumentos, el módulo de control corporal y otros sistemas. Para las aplicaciones equipadas con AFM, la lógica de transición del AFM forma parte de la programación de la ECU del motor. Para las aplicaciones DFM, una lógica similar.

Para las aplicaciones de inyección directa de la familia LT, la ECU gestiona la bomba de combustible de alta presión.

Para las aplicaciones Duramax, la ECU gestiona el sistema de combustible de alta presión, el EGR y, en las variantes equipadas con sistemas de emisiones, la regeneración del DPF y los sistemas SCR.

Batería, masas y suministro eléctrico

Reemplace los cables de batería corroídos. De tres a cinco conexiones a masa en la mayoría de las aplicaciones Chevrolet modernas. Limpie hasta el metal desnudo, use terminales nuevas, grasa dieléctrica y aplique el par de apriete adecuado.

Para los proyectos de cambio de motor LS en chasis que no son de GM, el esquema de conexión a masa a menudo necesita una revisión completa según los estándares de GM.

Disciplina con los conectores

Cerraduras de conectores de GM. Pestaña de presión primaria más bloqueo deslizante secundario en la mayoría de las aplicaciones. Fotografía cada conector. Etiquételos con cinta de pintor.

Para las aplicaciones equipadas con AFM, identifique específicamente el conector del paquete de solenoides del AFM.

Para las aplicaciones de inyección directa de la familia LT, el conector de la bomba de combustible de alta presión requiere un manejo cuidadoso.

Para las aplicaciones Duramax, todos los conectores adicionales específicos del diésel deben documentarse cuidadosamente.

La conexión del arnés principal del motor

La mayoría de las aplicaciones Chevrolet modernas hacen pasar el arnés del motor a través de un mamparo de cortafuegos. Inspeccione ambas mitades antes de unirlas. Confirme la alineación visual y luego active el mecanismo de bloqueo.

La cuestión del arnés para el cambio de motor LS

Para los proyectos de cambio de motor LS, las opciones de arnés incluyen: arnés del motor donante de fábrica (modificado para el objetivo del cambio), arnés de cambio de motor LS plug-and-play del mercado de accesorios (Painless, Ron Francis, Speartech, entre otros), o ECU y arnés independientes del mercado de accesorios (Holley Terminator, FAST, MS, entre otros).

Para los proyectos de cambio de motor LS destinados a uso en calle, el arnés plug-and-play del mercado de accesorios con la ECU de fábrica suele ser la opción más limpia. Para aplicaciones de alto rendimiento y pista, la opción de ECU independiente ofrece más flexibilidad de ajuste.

Consideraciones para cambios con años diferentes

Para los cambios Chevrolet con años diferentes dentro de la misma plataforma, la verificación de la compatibilidad del arnés es crítica. GM revisó los conectores y las asignaciones de pines varias veces a lo largo de las series de producción LS, LT y Vortec.

Programación de la ECU

Reemplazo del mismo año y mismo motor: la ECU existente generalmente acepta el motor nuevo.

Para las configuraciones de eliminación del AFM, se requiere la reprogramación de la ECU o un trabajo de ajuste.

Para los proyectos de cambio de motor LS con ECU de fábrica, normalmente se requiere la reprogramación de la ECU para el objetivo del cambio: eliminación del sistema antirrobo, adaptación al cambio de transmisión, corrección de velocidad/odómetro.

Para los cambios de motor LS con ECU independiente, configuración completa de la ECU desde cero con un ajuste personalizado.

Consideraciones del antirrobo

El PassLock de GM y los sistemas antirrobo similares requieren el emparejamiento de la ECU con el módulo VATS. Para los proyectos de cambio de motor LS, la eliminación del VATS mediante la reprogramación de la ECU es común.

El procedimiento de primer arranque

Conecte un escáner compatible con GM. Verifique los datos de los sensores. Pre-cebe las galerías de aceite arrancando con el relé de la bomba de combustible desconectado durante diez a quince segundos. Al menos 25 psi de presión de aceite en un plazo de siete segundos.

Para las aplicaciones Duramax, siga el procedimiento de arranque específico del diésel.

Para las aplicaciones de inyección directa de la familia LT, verifique la presión de la HPFP antes del primer arranque.

Reinicie el combustible y deje que el motor arranque. No acelere. Observe el escáner durante los primeros cinco minutos.

Ciclo de conducción y estado de preparación

Para las aplicaciones de la familia Vortec / LS / LT, planifique 50–150 millas de conducción mixta antes de que todos los monitores OBD-II indiquen que están listos.

Para las aplicaciones Duramax, planifique un ciclo de conducción sustancialmente más largo debido a la verificación de la regeneración del DPF.

Lo que diferencia las instalaciones limpias de Chevrolet

Masas limpias. Manejo cuidadoso de los conectores. Verificación de los sensores antes del arranque. Finalización disciplinada del ciclo de conducción. Para los proyectos de cambio de motor LS, elegir el arnés y la opción de ECU adecuados para la aplicación.

Abastecerse de proveedores que documenten la compatibilidad del arnés por adelantado. Los motores Chevrolet en nuestro catálogo especifican los rangos de años y las plataformas con los que cada unidad es compatible.
